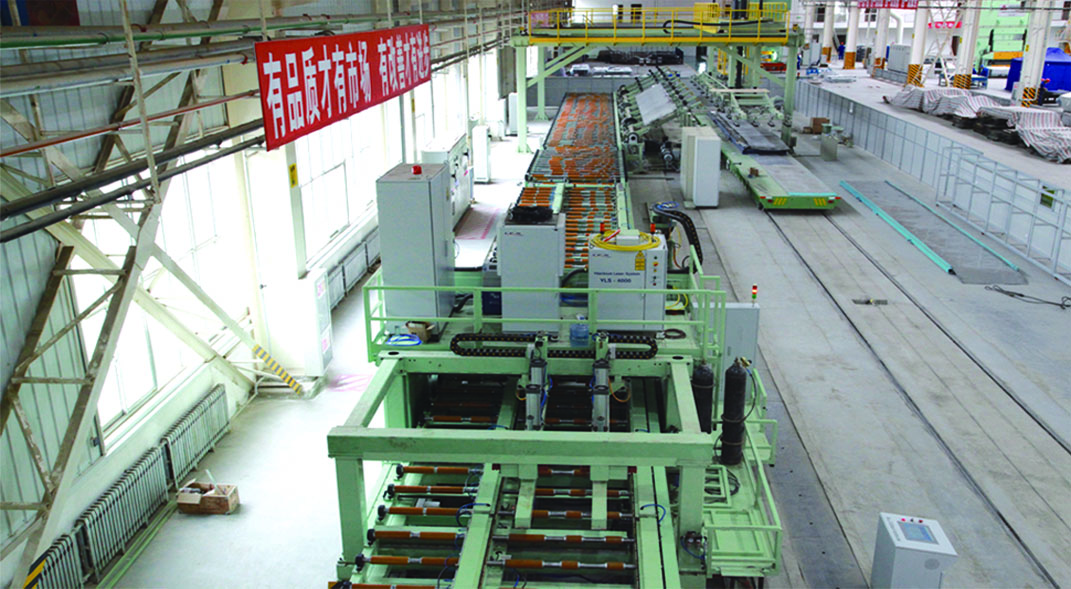

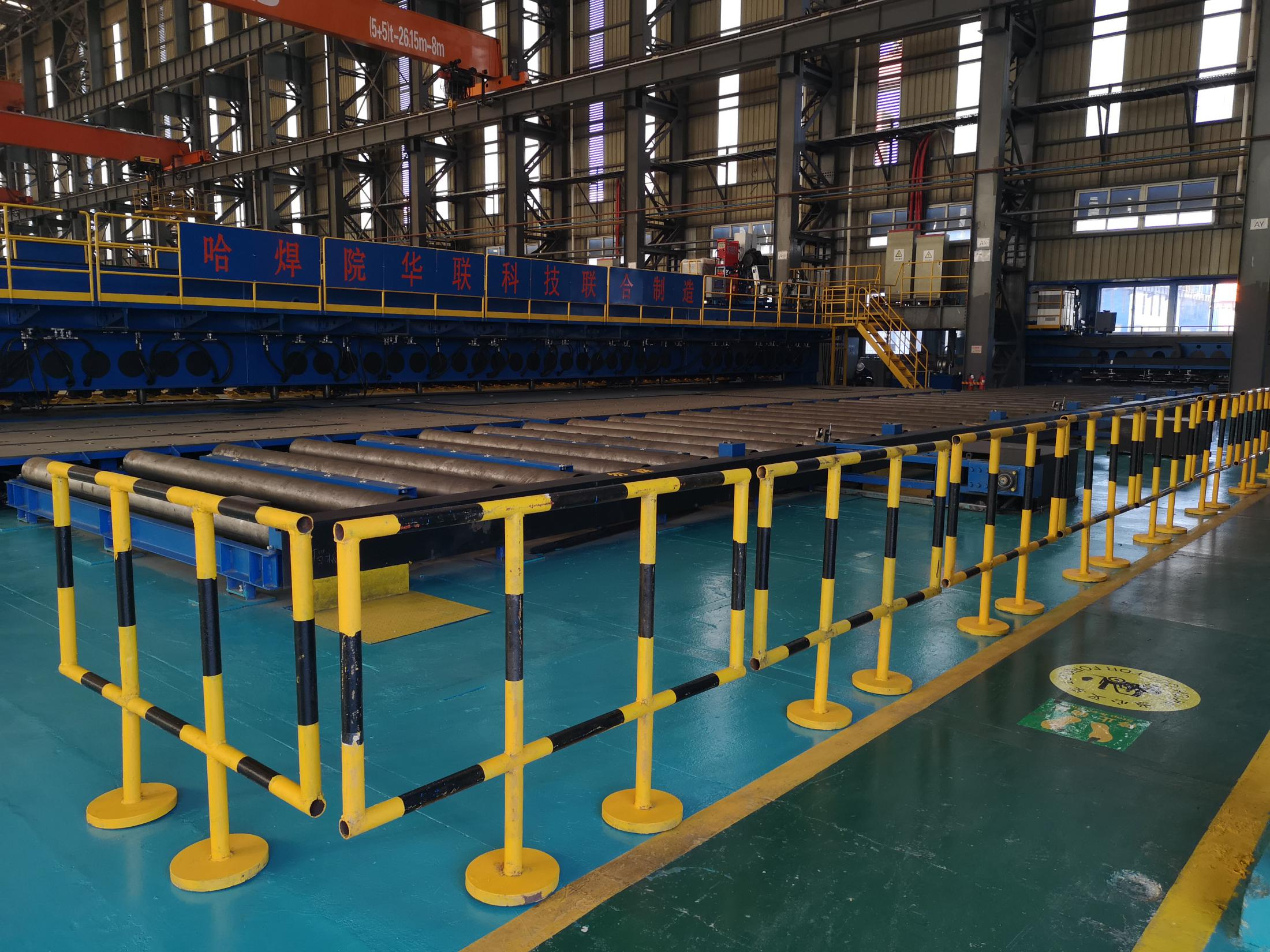

★ 應用領域與功能 主要應用于海洋船舶領域的客滾船、游艇、郵輪等高端船舶拼板焊接。采用激光-電弧復合焊接技術實現船板上料、坡口加工、組裝、焊接全流程自動化、智能化控制,焊接過程船板無需吊裝翻面即可實現單面焊雙面成形,接頭強韌性指標大幅提升,高焊速有效控制焊接變形。 |
★ 主要技術指標:
(1)焊接最大幅面10m×10m
(2)焊接板厚:4-15mm
(3)鋼板輸送速度:0-6m/min
(4)坡口加工速度:0.5-1.5m/min
(5)定位焊接速度:2-3m/min
(6)拼版焊接速度:1-2m/min
(7)焊縫加熱速度:1-2m/min
★用戶經濟效益
實現了6-15mm大幅面船舶拼板的單面焊雙面成形,綜合效率提高6倍,焊接變形減小30%以上,焊材消耗減少30%以上,焊接效率提高1倍。
★ 應用領域與功能

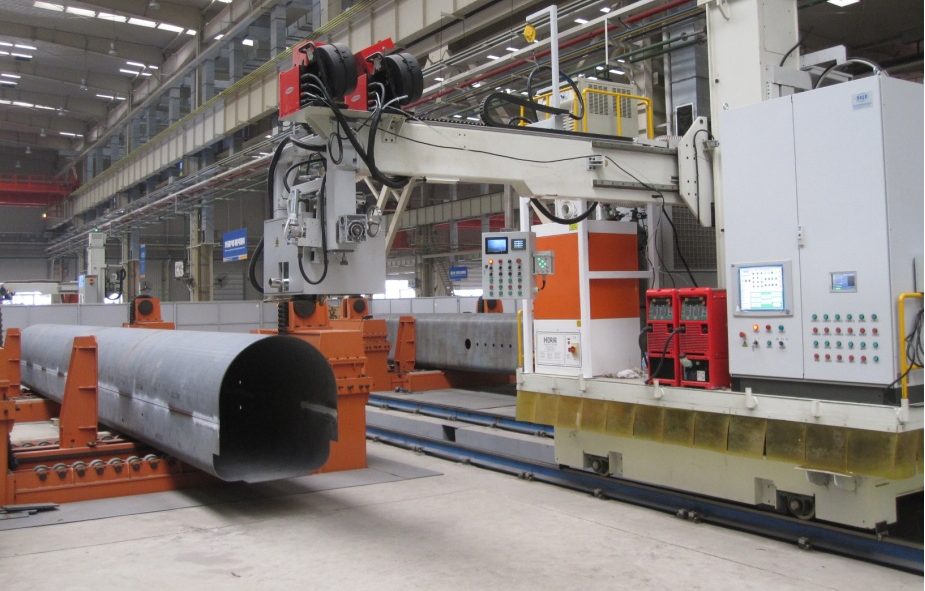

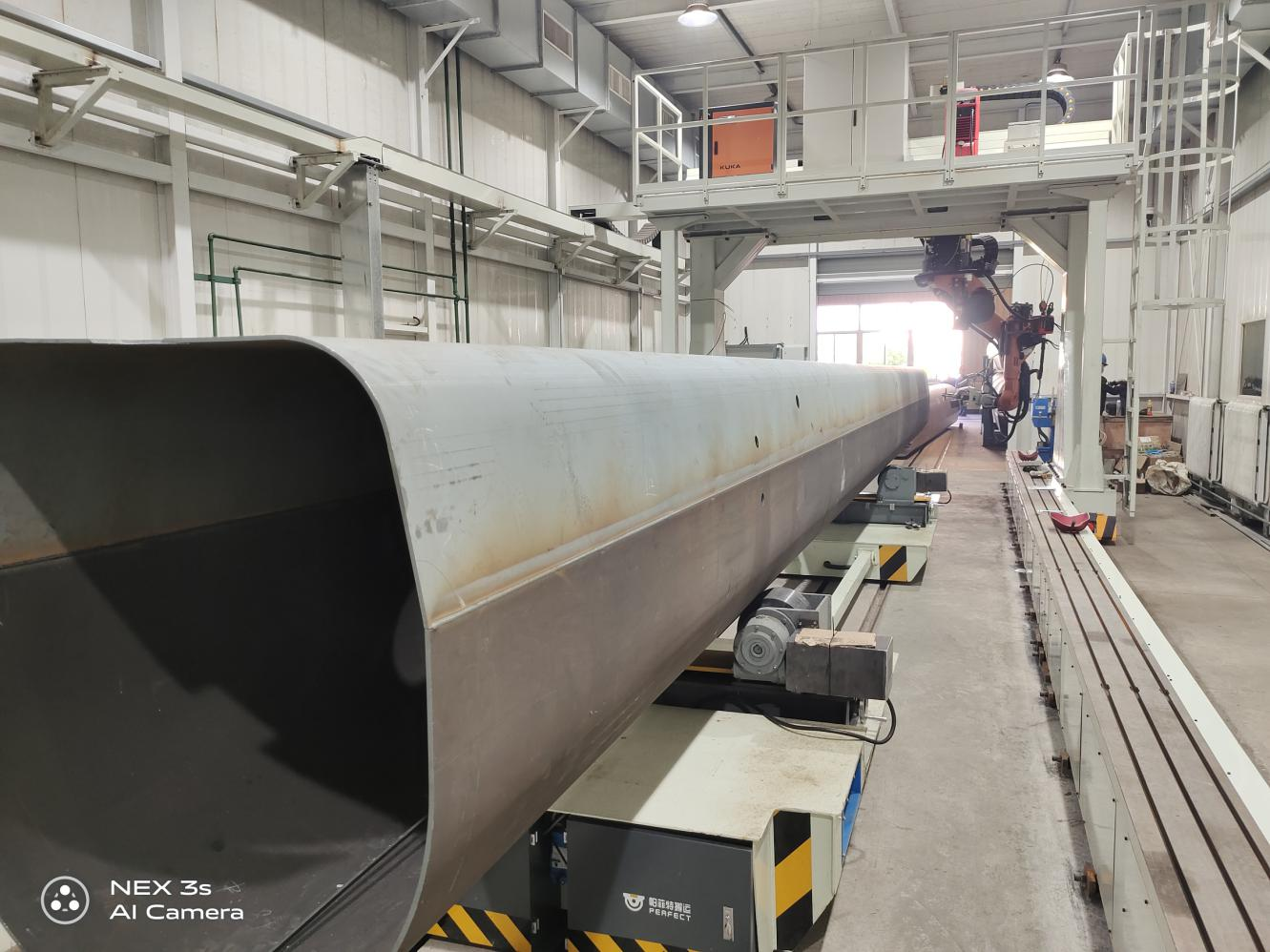

應用于汽車起重機高強鋼伸臂焊接生產。是我國首臺套工業級大功率固體激光-熔化極電弧復合焊接裝備用于起重機高強鋼伸臂焊接生產,伸臂筒體焊接長度12—7米。CCTV-2《中國財經報道——感受中國制造》對該設備進行專題報道。
★ 主要技術指標
分為機器人工作站和專機兩種類型。
機器人工作站:
(1)設備高度:約5.0 m
(2)龍門地軌長度(X軸):17.0 m
(3)X軸最大運動速度:0--10m/min
(4)地軌機構機械重復定位精度:±0.3 mm/m
(5)焊接工藝: 激光—MAG復合焊
(6)最大激光功率:10Kw
專機工作站:
(1) 十字操作機X軸移動速度0-5m/min
(2) 十字操作機Y軸行程1.5m,行走速度1.5m/min;
(3) 十字操作機Z軸行程2m,行走速度1.5m/min。
★用戶經濟效益
在復雜工況條件下實現單面焊雙面成型,焊接材料消耗降低50%,焊接效率提高1倍,焊接變形降低近50%,工人勞動強度和工作環境顯著改善,產品焊接質量的穩定性以及生產效率明顯提高。
★ 應用領域與功能

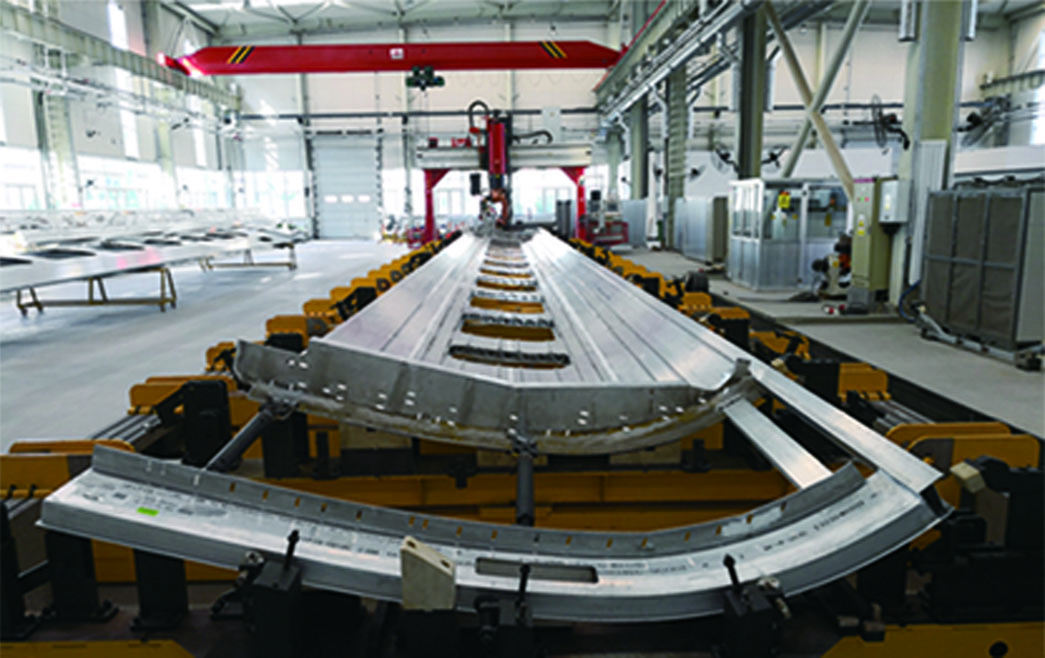

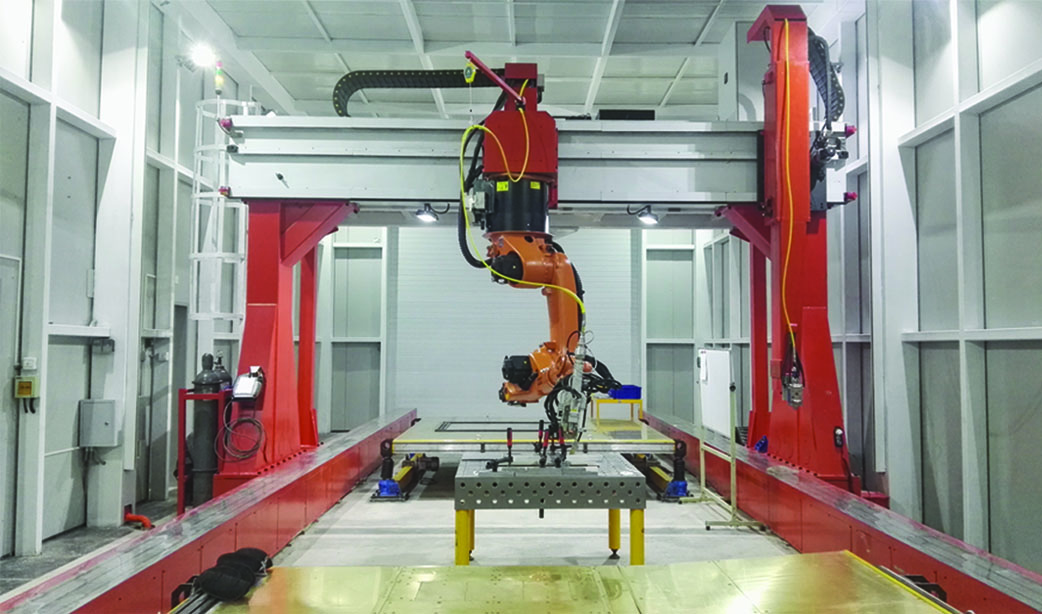

應用于軌道交通領域的焊接生產。系統采用龍門式結構(地軌或天軌式)、機器人倒掛在龍門橫梁上,運動機構11軸聯動協調,能夠?qū)崿F(xiàn)激光焊、激光填絲焊、激光-電弧復合焊、激光三維切割等功能。主要用于鋁合金車體結構件、鋁合金型材等部件的焊接。
★ 主要技術指標
(1)龍門通過高度 2900mm
(2)龍門通過寬度 4800mm
(3)重復定位精度±0.08mm/m
(4)地軌行程20000mm
(5)X軸最大運動速度:0--10m/min
★用戶經濟效益
焊接變形降低近50%、焊接效率提高1倍,焊接質量的穩定性,焊接效率明顯提高。

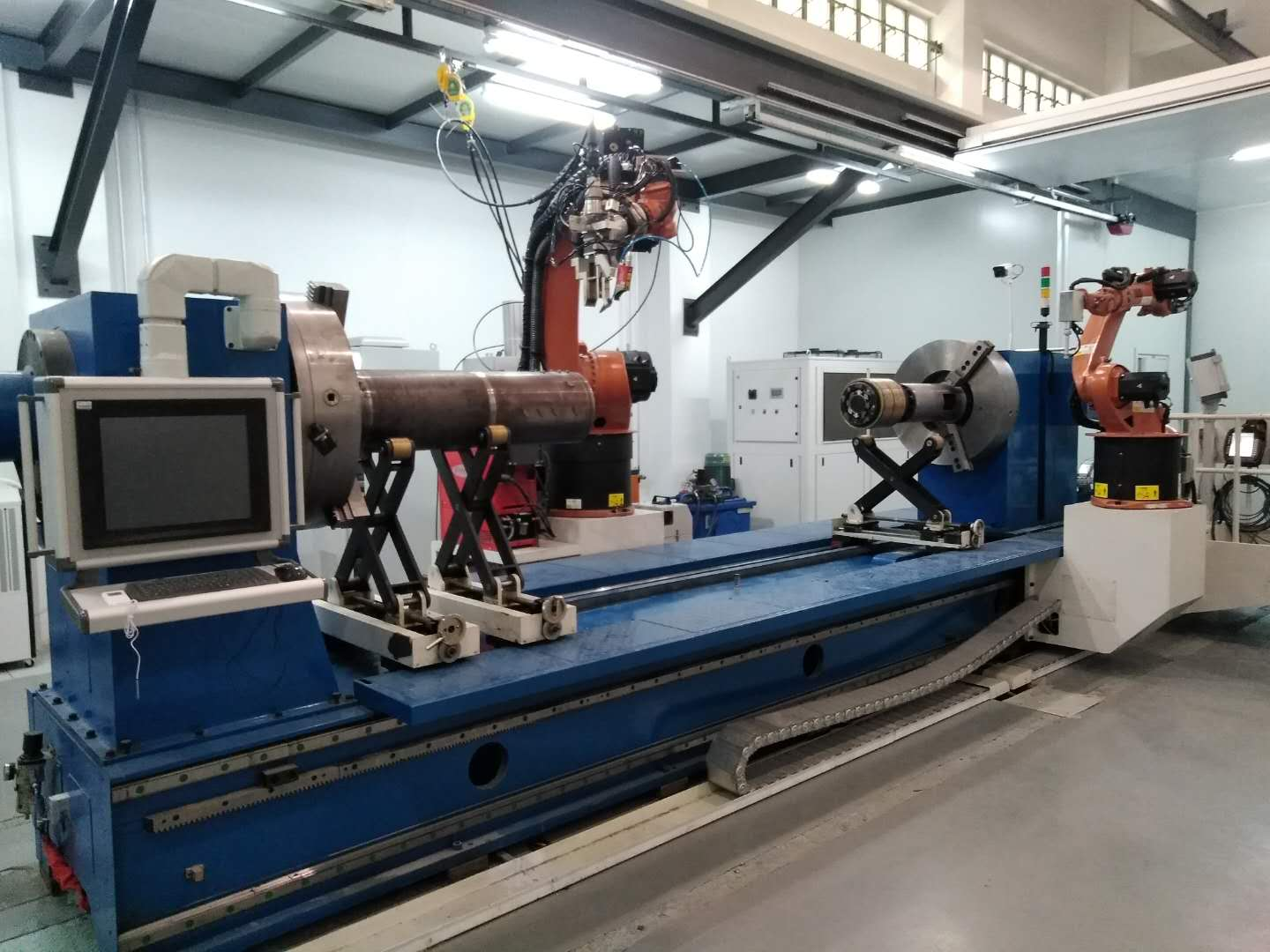

★ 應用領域與功能 應用于航空航天領域焊接生產。系統采用地面滑軌式機器人結構,用于薄壁筒形殼體、厚壁管狀殼體產品的封頭、筒體、尾管等零部件的環焊縫對接,可實現外部零件與殼體之間角焊縫精密連接。 |
★ 主要技術指標
(1)激光功率:8000W
(2)線性軸行走速度:最大10m/min
(3)重復定位精度 ±0.05mm
(4)定位精度:±0.1mm
(5)頭尾架變位機:Φ40~Φ1000 mm
(6)頭尾架變位機最大回轉速度:10rpm
★用戶經濟效益
焊接變形降低近30%、焊接效率提高1倍,工人勞動強度和工作環境顯著改善,產品焊接質量的穩定性和焊接效率明顯提高。

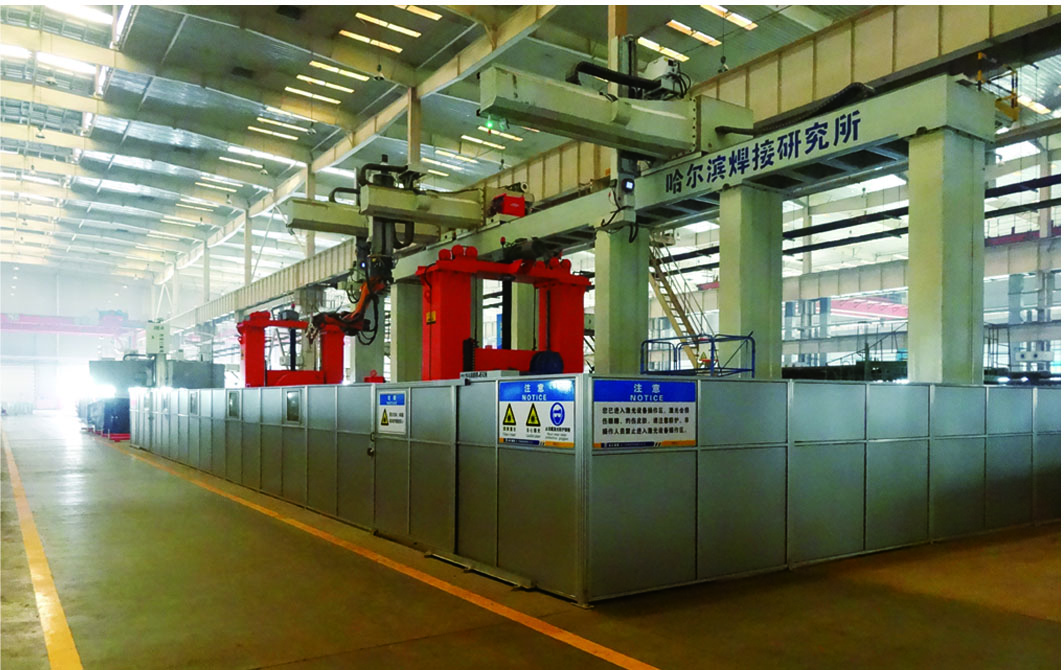

★ 應用領域與功能 應用于工程機械領域焊接生產。系統結構為單邊梁天軌式倒掛機器人式,主要用于300-3600t履帶起重機大型關鍵結構件的自動化焊接,焊接工件最大長度13.6米,最大重量50噸,板材厚度20~60mm,屬大型復雜結構件的焊接裝備。 |
★ 主要技術指標
(1)三維側龍門行程:22m×8m×9m
(2)機器人本體行走速度:0.01~10m/ min
(3)機器人外部軸(X、Y軸)行走速度:0.1~5m/min
(4)機器人外部軸(Z軸)行走速度:0.1~0.5m/min
(5)龍門架行走精度:±0.2mm
★用戶經濟效益
焊接變形降低近50%、焊接效率提高1倍、焊接材料消耗降低50%,焊接效率和質量明顯提升,工人勞動強度和工作環境顯著改善。
★ 應用領域與功能 主要應用于換熱器焊接切割生產。實現了工件上料、工件翻轉、工件裝配、工件傳輸、長邊與短邊激光焊接、焊后工件邊緣激光切割、卸料全過程自動化。 |
★ 主要技術指標:
1、最大可焊切工件尺寸:20mX2m
2、焊接切割厚度:
3、焊接速度:
4、切割速度:
★用戶經濟效益
產線采用焊接切割一體化,保證了焊接切割質量,降低人員參與率,有效降低生產成本,提高生產率。
